仪器名称（存放地点）：工程实验楼102F
仪器型号： HXYL-Ⅱ型
生产厂家：南通华兴石油仪器有限公司
工作原理：
页岩气压裂改造模拟器具具有三个模块：大尺寸真三轴模块、水力伺服泵压模块和声发射模块。大尺寸真三轴模块包括试样放置室、用于对试样进行加压的方形压块，以及与方形压块连接以驱动其对试样进行加压的油压活塞泵，方形压块设有三个，分别在水平、垂直和竖直三个方向挤压试样，每一个方形压块对应设置一个油压活塞泵，三个方向上的油路相互独立互不影响，用这样的方式来对试样施加三向围压以模拟地应力。声发射模块包括安装于大尺寸真三轴试样放置室内的声发射探头，以及与探头电连接的全信息声发射分析仪主机和控制计算机，在水力压裂过程中，声发射探头接收试样破裂发出的声波信号传至声发射分析仪主机上，信号经分析之后传入计算机，水力压裂裂缝定位图即可显示出来，实现对水力压裂过程实现监控。水力伺服泵压模块包括箱体以及用于向试样中预置井筒内注入清水压裂液的高压注入泵。
二、主要技术指标及参数：
A.大尺寸真三轴模块外形尺寸为820×810×750mm(长×宽×高)，净重3000kg左右，整体加载框架理论计算值约为40GN/m，操作过程中以液压机械臂和顶棚电动单梁起重机相配合。
B. 大尺寸真三轴模块内增压活塞采用非对称T型活塞，活塞直径为200mm，活塞杆直径为90mm，活塞行程为230mm(±120mm)；围压加载范围0~35Mpa
C. 水力伺服泵压模块设计最高输出压力为120MPa，配备120MPa压力传感器一个，分辨率0.05MPa，测量精度0.3%。
D. 手动控制阀门、油管、管接头、三通等均可承受120MPa内的泵注压力，保证了试验系统工作的高可靠性和长使用寿命。
E. 声发射模块使用8通道10M采样率，以完整采集声发射信号，包括完整波形、完整参数，可进行平面立体定位。声发射探头的频率范围是60kHz—400kHz。
三、主要功能：1、岩石水力压裂实验；2、声发射检测实验。
四、应用范围：水力压裂实验和声发射监测实验。
五、负责人及联系方式
联系人：王荣璟 电话：18986121886
六、收费标准
真三轴水力压裂实验：工程学院院内8000元/个，校内10000元/个，校外15000元/个。
声发射检测实验：工程学院院内200元/机时，校内300元/机时，校外400元/机时。
仪器图片：

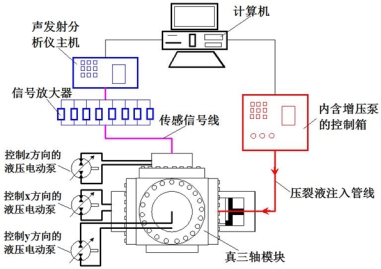

图1 页岩气压裂改造模拟器示意图
图2 页岩气压裂改造模拟器照片
